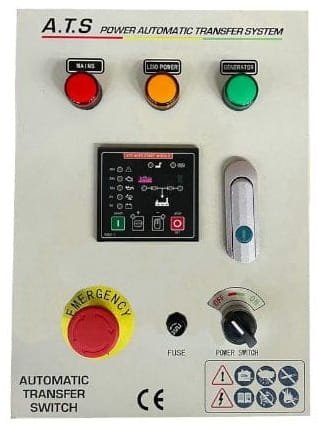

KD199-ATS automatinė generatoriaus valdymo sistema

ATS (Automatinė Generatoriaus Valdymo Sistema) – tai sistema, automatiškai valdanti generatoriaus veikimą. Jei komercinis maitinimas išjungiamas, generatorius automatiškai įsijungia. Jei nustatytas įšilimo laikas, variklis pradeda šilti prieš užvedant. Sėkmingai užvedus variklį, sistema tikrina generatoriaus išėjimo įtampą ir, jei ji normali, perduoda apkrovą generatoriui. Jei įkrovimas nepavyksta, sistema sukelia aliarmą.

Techniniai parametrai:

Įtampa: DC 8,0–18V
Galia: 10W
Išėjimo galia: 1 fazė AC 220V / 3 fazės AC 380V
Alyvos relės išėjimas: DC 12V 2A
Paleidimo relės išėjimas: DC 12V 2A
Įkaitinimo relės išėjimas: DC 12V 2A
ON/OFF jungiklis: prijunkite B
Darbo sąlygos: temperatūra -20–50 °C, drėgmė 20–90%
Laikymo sąlygos: temperatūra -30–70 °C, drėgmė 20–90%
Dydis (mm): 300 x 400 x 200
Apsaugos lygis: IP41
Izoliacinis stiprumas: AC 1,5KV/1min, 1mA
Svoris: 6,5kg

Apsaugos funkcijos:

Generatoriaus dažnio apsauga
Variklio alyvos slėgio apsauga
Apsauga nuo variklio užvedimo gedimo
Variklio sustabdymo gedimo signalizacija
Generatorius neturi išėjimo įtampos signalizacijos
